SWC重型万向轴选择不同种类所考虑因素

文章摘要:SWC重型万向轴的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度、两轴的夹角等、回转的平稳性、价格等,参考各类联轴器的特性,选择一种合用的SWC重型万向轴类型。SWC重型万向轴由于其偏差角度大,传递扭矩高等特点,被广泛应用于各类通用机械场合…

上一篇文章我们讲解了《为什么SWC万向联轴器会出现轴向窜动的现象》,这篇Rokee将接着讲解《SWC重型万向轴选择不同种类所考虑因素》的相关知识:

SWC重型万向轴选择不同种类所考虑因素

SWC重型万向轴的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度、两轴的夹角等、回转的平稳性、价格等,参考各类联轴器的特性,选择一种合用的SWC重型万向轴类型。SWC重型万向轴由于其偏差角度大,传递扭矩高等特点,被广泛应用于各类通用机械场合。

SWC重型万向轴种类繁多,按照被联接两轴的相对位置和位置的变动情况,可以分为固定式联轴器,主要用于两轴要求严格对中并在工作中不发生相对位移的地方,结构一般较简单,容易制造,且两轴瞬时转速相同,主要有凸缘联轴器、套筒联轴器、夹壳联轴器等。可移式联轴器,主要用于两轴有偏斜或在工作中有相对位移的地方,根据补偿位移的方法又可分为刚性可移式联轴器和弹性可移式联轴器。

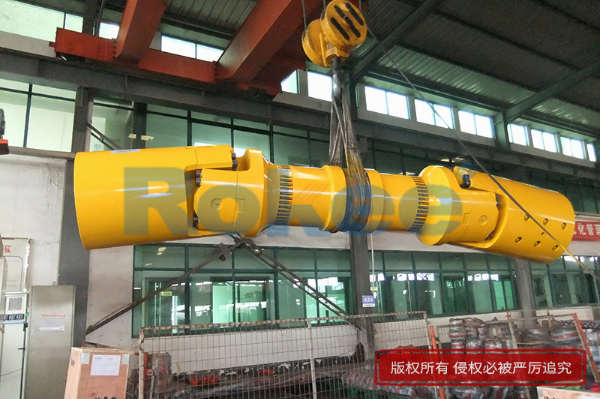

SWC重型万向轴

SWC重型万向轴适用于联结空间同一平面上两轴轴线夹角β≤45°的传动场合,传递公称转矩11.2-1120N.m.WSD型为单十字SWC重型万向轴,WS型为双十字SWC重型万向轴每节轴间夹角45o.成品孔H7,可根据要求,开键槽,六方孔和四方孔.允许两轴间夹角在限定的范围内随工作需要而改变。SWC重型万向轴一般应用于安装距离远,主从动轴夹角安装场合和轴线平行场合应用,安装是需注意两端叉口方向一致,两端安装夹角要相同,否则影响使用寿命。

单个的十字联轴器由于传递的转速是呈正弦波动的,所以用到的地方很少。一般都是两个十字联轴器串联使用的,两个波形叠加之后就是均匀的传递转速和扭矩。汽车的转向器和后驱车的传动轴(前驱车不是用这个的,它的传动轴是球笼式等速万向节)。前者是把方向盘的转角通过转向管柱及联轴器传递给转向机构。后者是把发动机的转矩通过变速箱、离合器经过联轴器传递给后桥上的差速器带动车轮的。

Rokee 荣基工业科技(江苏)有限公司(官网:www.rokee.com)立足中国已经逾22年,多年以来我们一直努力实践着我们创新和服务的企业运营理念服务于中国和全球许多合作伙伴,对质量和技术进步的追求使我们的发展也异常迅猛,成为知名的联轴器产品和数控键槽加工中心技术服务的优质供应商。下一篇文章我们将为大家讲解《鼓形齿式联轴器零件投入加工的技术要求》的相关知识。

本文由Rokee 荣基工业科技(江苏)有限公司于2021-10-13 11:17:46整理发布。

转载请注明出处:https://www.rokee.com/faq/894.html
