SWC-BH标准伸缩焊接式十字万向联轴器

SWC十字万向联轴器采用整体式叉头布局，主要用于轧钢机械，起重运输机械等其他重型装备领域，回转直径可到1600mm，扭矩传递距离可达30m以上，是运用相当广泛的万向联轴器。

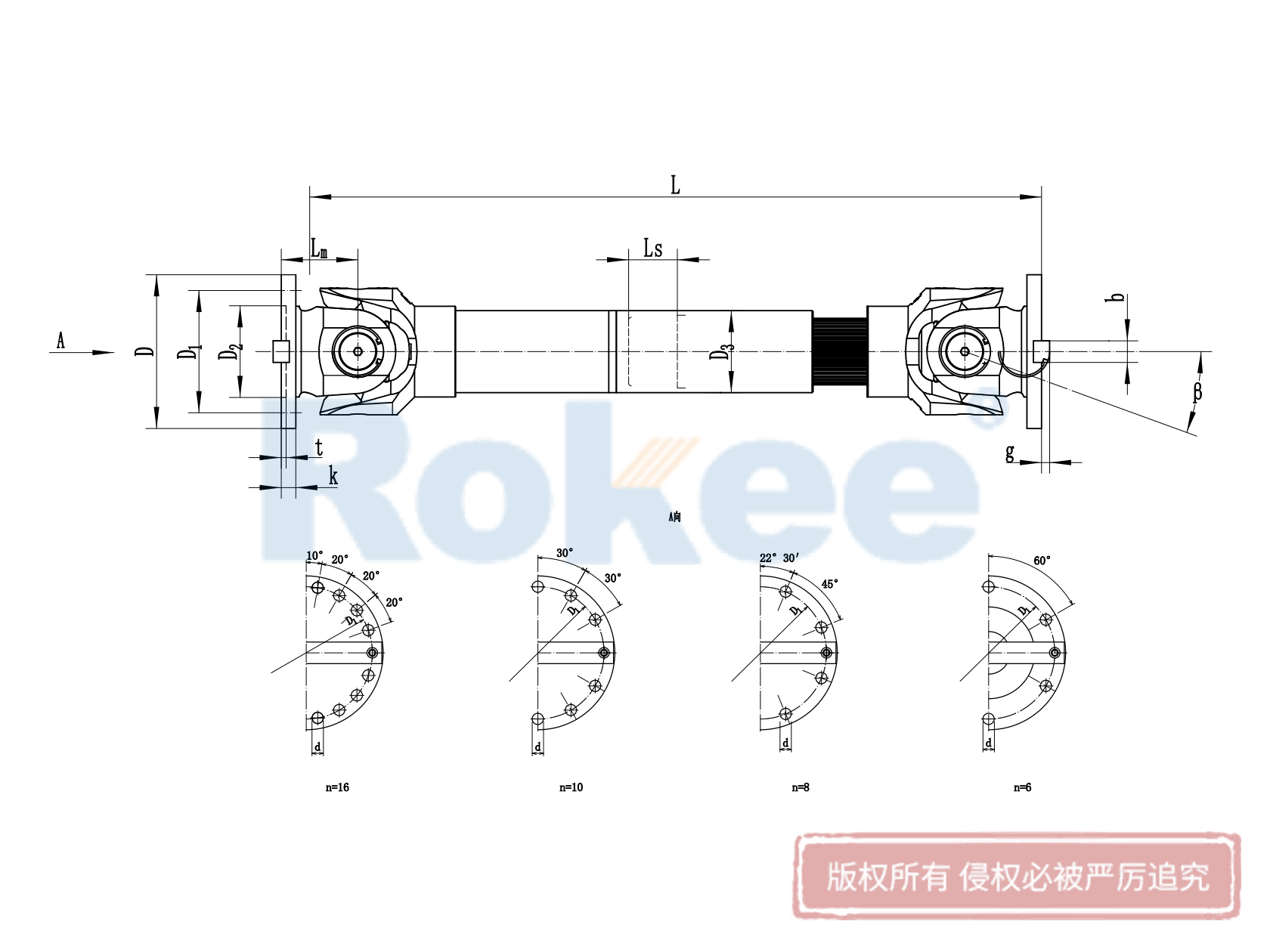

型号	回转直径D	公称转矩 Tn/KN·m	疲劳转矩 Tt/kN·m	轴线折角 β/(°)≤	伸缩量 Ls	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (H9)	g	转动惯量I/kg·m²		质量m/kg
																转动惯量I/kg·m²		质量m/kg
																Lmin	增长100	Lmin	增长100
																Lmin	增长100	Lmin	增长100
SWC100BH	100	1.25	0.63	25	55	390	84	57	60	55	6-9	7	2.5			0.0044	0.00019	6.1	0.35
SWC120BH	120	2.5	1.25	25	80	485	102	75	70	65	8-11	8	2.5			0.0109	0.00044	10.8	0.55
SWC150BH	150	5	2.5	25	80	590	130	90	89	80	8-13	10	3			0.0423	0.00157	24.5	0.85
SWC180BH	180	12.5	6.3	25	100	810	155	105	114	110	8-17	17	3			0.175	0.007	70	2.8
SWC225BH	225	40	20	15	140	920	196	135	152	120	8-17	20	5	32	9	0.538	0.0234	122	4.9
SWC250BH	250	63	31.5	15	140	1035	218	150	168	140	8-19	25	6	40	12.5	0.966	0.0277	172	5.3
SWC285BH	285	90	45	15	140	1190	245	170	194	160	8-21	27	7	40	15	2.011	0.051	263	6.3
SWC315BH	315	125	63	15	140	1315	280	185	219	180	10-23	32	8	40	15	3.605	0.0795	382	8
SWC350BH	350	180	90	15	150	1410	310	210	267	194	10-23	35	8	50	16	7.053	0.2219	582	15
SWC390BH	390	250	125	15	170	1590	345	235	267	215	10-25	40	8	70	18	12.164	0.2219	738	15
SWC440BH	440	355	180	15	190	1875	390	255	325	260	16-28	42	10	80	20	21.42	0.4744	1190	21.7
SWC490BH	490	500	250	15	190	1985	435	275	325	270	16-31	47	12	90	22.5	32.86	0.4744	1452	21.7
SWC550BH	550	710	355	15	240	2300	492	320	426	305	16-31	50	12	100	22.5	68.92	1.357	2380	34
