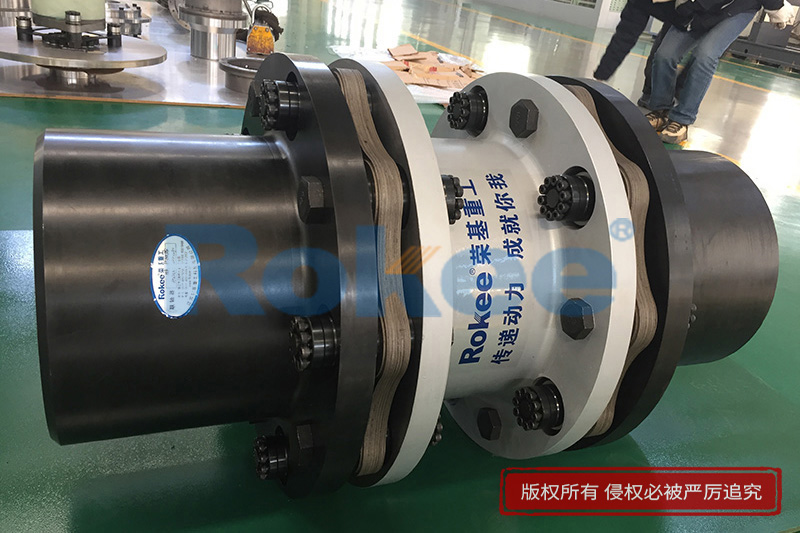

膜片弹性联轴器的正确回正方式

膜片弹性联轴器由于种种原因使其质心或惯性主轴与其加转轴线不重合，在运转时将产生不平衡离心惯性力、离心惯性偶力和动挠度（振型）的现象，称为转子的不平衡现象，这种不平衡现象必然引起轴系的振动，从而影响机器的正常工作和使用寿命，因而对其加以重视。不平衡的程度（不平衡量U）通常用转子的质量m和质心到转子回转轴线距离r的乘积mr来表达，称为质径积。也有用单位质量的质径积来表达的，称为偏心距e（不是几何意义上的偏心。）质径积mr是一个与转子质量有关的相对量，而偏心距e是一个与转子质量无关的量。前者比较直观，常用于具体给定转子的平衡操作，后者用于衡量转子平衡的优劣或检测平衡精度，膜片弹性联轴器的平衡等级标准即按e来评定。对于挠性转子则用振型偏心距（第n阶振型）en=Un/mn，Un、mn分别为第n阶振型和阶模态质量。

为了纠正或减少膜片弹性联轴器的不平衡量，应根据需要选择适当的平衡等级，并在产品制造完成及在机器上安装完成后，在膜片弹性联轴器指定的平衡（校正）平面上，通过增加或减少适当质量的方法，使之达到平衡等级要求。这个工艺过程称为平衡校正，简称平衡。

膜片弹性联轴器径向找正

膜片弹性联轴器找正时，应先进行垂直方向的调整。前、后脚垫片的厚度可通过三点检测数据计算，检测出两轴的偏移量。可动端膜片弹性联轴器外缘直径加上膜片弹性联轴器外缘到轴向千分表杆孔中心的距离；可动端膜片弹性联轴器端面到可动端前脚螺栓中心的距离；可动端前、后脚螺栓中心的距离。由以上数据，可知前、后脚垫片的厚度。若电机比固定端高，应减垫片；若电机比固定端低，应加垫片。

垂直方向调整后，各点检测数据发生了变化，应该重新在1点位置清零，重新测得2、3点的数据。调整后，只需检验和是否在允许的误差范围内即可。

膜片弹性联轴器原理找正

将电机可动端端面圆在固定端端面上的投影近似看成正圆，由于可动端中心到固定端端面的距离不变。若想同时满足，可动端轴线与固定端轴线   是在一条线上，只是理想的找正状态。实际找正时，先设定允许误差，当找正时产生的误差在允许误差范围内时，找正结束。在很多场合中，泵的下检测点无法进行检测，找正工作将无法进行。

三点打表法找正步骤

在固定端和可动端的膜片弹性联轴器上分别固定磁性固定座、测量杆和千分表；将轴转到1点位置，分别将两千分表清零；再将轴转到2点位置，读出数据；再将轴转到3点位置，读出数据；分别计算；将电机前、后脚螺栓松开，在电机前、后脚分别垫、厚的垫片，移动电机，尽量使两膜片弹性联轴器靠紧，再将电机前、后脚螺栓拧紧，在1点位将两千分表清零，在2、3点位读出数据，与设定的允许误差值比较，若没有达到精度要求，重复以上步骤2-6；步骤6满足后，将电机前、后脚螺栓稍松开，将千分表保持在3点位，用铜棒敲打可动端的前、后脚，和可动端的中部，进行水平方向找正，直到、在允许误差范围内；步骤7满足后，将可动端前、后脚螺栓拧紧，找正结束。

膜片弹性联轴器轴向找正

水平方向找正不需要计算可动端的前、后脚量，在1点位将轴向和径向千分表清零，读取3点位轴向和径向千分表读数，用铜棒敲打可动端进行轴线调整。先观察轴向千分表读数，用铜棒敲打可动端的前、后脚，将3点位的轴向读数调到原来的一半。再观察径向千分表读数，用铜棒敲打可动端的中部，将3点位的径向读数也调到原来的一半。这需要反复进行调整。调整结果应使和在允许误差范围内。
