The overall characteristics of WG Drum Gear Coupling are similar to those of other drum gear couplings, but with a larger modulus design, which can generally transmit greater torque.

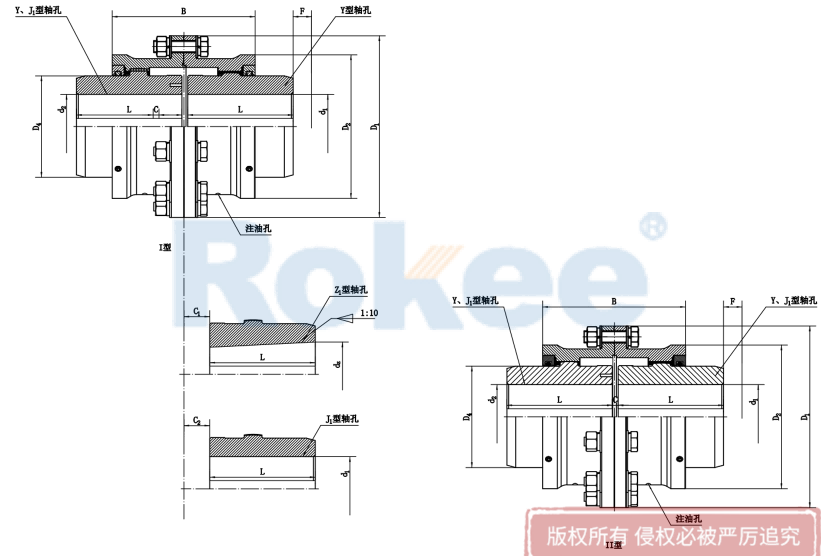

Model | Nominal Torque N ·m | Allowable Rotating Speed rpm | Shaft Hole Diameter d1、d2、dz | Shaft Hole Length L | D | D1 | D2 | D3 | D4 | B | B1 | F | C | C1 | C2 | Quality kg | Moment of Inertia kg ·m² | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Y | J1、Z1 | I | Ⅱ | I | Ⅱ | I | Ⅱ | ||||||||||||||
WG1 | 800 | 7500 | 12,14 | 32 | 一 | 122 | 115 | 98 | 88 | 60 | 116 | 100 | 30 | 30 | 一 | 一 | 5.6 | 4.86 | 0.008 | 0.0063 | |
16,18,19 | 42 | 一 | 20 | 14 | 一 | 一 | |||||||||||||||
20,22,24 | 52 | 一 | 10 | 4 | 一 | 一 | |||||||||||||||
25,28 | 62 | 44 | 3 | 3 | 19 | 18 | |||||||||||||||
30,32,35,38 | 82 | 60 | 3 | 3 | 23 | 12 | |||||||||||||||
40,42 | 112 | 84 | 3 | 3 | 29 | 12 | |||||||||||||||
WG2 | 1400 | 6700 | 22,24 | 52 | 一 | 150 | 145 | 118 | 108 | 77 | 136 | 104 | 30 | 20 | 4 | 一 | 一 | 9.78 | 7.48 | 0.021 | 0.016 |
25,28 | 62 | 一 | 10 | 3 | 一 | 一 | |||||||||||||||
30,32,35,38 | 82 | 60 | 3 | 3 | 23 | 16 | |||||||||||||||
40,42,45,48,50,55,56 | 112 | 84 | 3 | 3 | 29 | 16 | |||||||||||||||
WG3 | 2800 | 6300 | 22,24 | 52 | 一 | 170 | 165 | 140 | 125 | 90 | 160 | 108 | 30 | 33 | 7 | 一 | 一 | 16.7 | 12.2 | 0.047 | 0.033 |
25,28 | 62 | 一 | 23 | 3 | 一 | 一 | |||||||||||||||
30,32,35,38 | 82 | 60 | 3 | 3 | 23 | 16 | |||||||||||||||
40,42,45,48,50,55,56 | 112 | 84 | 3 | 3 | 29 | 16 | |||||||||||||||
60,63 | 142 | 107 | 3 | 3 | 36 | 16 | |||||||||||||||
WG4 | 5000 | 5600 | 30,32,35,38 | 82 | 一 | 200 | 195 | 160 | 145 | 112 | 180 | 116 | 30 | 13 | 3 | 一 | 一 | 25.6 | 19.6 | 0.098 | 0.073 |
40,42,45,48,50,55,56 | 112 | 84 | 3 | 3 | 29 | 17 | |||||||||||||||
60,63,65,70,71,75 | 142 | 107 | 3 | 3 | 36 | 17 | |||||||||||||||
80 | 172 | 132 | 3 | 3 | 41 | 17 | |||||||||||||||
WG5 | 8000 | 5300 | 30,32,35,38 | 82 | 一 | 225 | 215 | 180 | 168 | 128 | 200 | 126 | 30 | 23 | 3 | 一 | 一 | 35 | 26.1 | 0.175 | 0.126 |
40,42,45,48,50,55,56 | 112 | 84 | 3 | 3 | 29 | 19 | |||||||||||||||
60,63,65,70,71,75 | 142 | 107 | 3 | 3 | 36 | 19 | |||||||||||||||
80,85,90 | 172 | 132 | 3 | 3 | 41 | 19 | |||||||||||||||
WG6 | 11200 | 5000 | 32,35,38 | 82 | 一 | 245 | 230 | 200 | 185 | 145 | 224 | 134 | 30 | 35 | 5 | 一 | 一 | 51.6 | 38 | 0.295 | 0.213 |
40,42,45,48,50,55,56 | 112 | 一 | 5 | 5 | 一 | 一 | |||||||||||||||
60,63,65,70,71,75 | 142 | 107 | 5 | 5 | 38 | 20 | |||||||||||||||
80,85,90,95 | 172 | 132 | 5 | 5 | 43 | 20 | |||||||||||||||
100 | 212 | 167 | 5 | 5 | 48 | 20 | |||||||||||||||
WG7 | 16000 | 4500 | 32,35,38 | 82 | 一 | 272 | 265 | 230 | 210 | 160 | 244 | 148 | 30 | 45 | 5 | 一 | 一 | 68.6 | 45 | 0.53 | 0.35 |
40,42,45,48,50,55,56 | 112 | 一 | 15 | 5 | 一 | 一 | |||||||||||||||
60,63,65,70,71,75 | 142 | 107 | 5 | 5 | 38 | 20 | |||||||||||||||
80,85,90,95 | 172 | 132 | 5 | 5 | 43 | 20 | |||||||||||||||
100,110 | 212 | 167 | 5 | 5 | 48 | 20 | |||||||||||||||
WG8 | 22400 | 4250 | 55,56 | 112 | 一 | 290 | 272 | 245 | 225 | 176 | 272 | 162 | 30 | 29 | 5 | 一 | 一 | 79.5 | 55.8 | 0.71 | 0.46 |
60,63,65,70,71,75 | 142 | 107 | 5 | 5 | 38 | 34 | |||||||||||||||
80,85,90,95 | 172 | 132 | 5 | 5 | 43 | 20 | |||||||||||||||
100,110,120,125 | 212 | 167 | 5 | 5 | 48 | 20 | |||||||||||||||
WG9 | 28000 | 4000 | 65,70,71,75 | 142 | 107 | 315 | 305 | 265 | 245 | 190 | 280 | 176 | 30 | 5 | 5 | 38 | 38 | 106.5 | 80.5 | 1.05 | 0.77 |
80,85,90,95 | 172 | 132 | 5 | 5 | 43 | 28 | |||||||||||||||
100,110,120,125 | 212 | 167 | 5 | 5 | 48 | 28 | |||||||||||||||
130,140 | 252 | 202 | 5 | 5 | 53 | 28 | |||||||||||||||
WG10 | 45000 | 3550 | 75 | 142 | 一 | 355 | 340 | 300 | 280 | 225 | 330 | 196 | 30 | 28 | 5 | 一 | 一 | 158.8 | 121.8 | 1.87 | 1.54 |
80,85,90,95 | 172 | 132 | 5 | 5 | 43 | 38 | |||||||||||||||
100,110,120,125 | 212 | 167 | 5 | 5 | 48 | 28 | |||||||||||||||
130,140,150 | 252 | 202 | 5 | 5 | 53 | 28 | |||||||||||||||
160 | 302 | 242 | 5 | 5 | 63 | 28 | |||||||||||||||
WG11 | 63000 | 3000 | 85,90,95 | 172 | 一 | 412 | 385 | 345 | 325 | 256 | 360 | 224 | 40 | 15 | 8 | 一 | 一 | 214 | 167 | 3.66 | 2.77 |
100,110,120,125 | 212 | 167 | 8 | 8 | 51 | 32 | |||||||||||||||
130,140,150 | 252 | 202 | 8 | 8 | 56 | 32 | |||||||||||||||
160,170,180 | 302 | 242 | 8 | 8 | 66 | 32 | |||||||||||||||
WG12 | 90000 | 2800 | 120,125 | 212 | 167 | 440 | 435 | 375 | 360 | 288 | 414 | 250 | 40 | 8 | 8 | 51 | 45 | 302 | 242 | 6.39 | 4.75 |
130,140,150 | 252 | 202 | 8 | 8 | 56 | 32 | |||||||||||||||
160,170,180 | 302 | 242 | 8 | 8 | 66 | 32 | |||||||||||||||
190,200 | 352 | 282 | 8 | 8 | 76 | 32 | |||||||||||||||
WG13 | 125000 | 2500 | 140,150 | 252 | 202 | 490 | 480 | 425 | 400 | 320 | 470 | 272 | 50 | 8 | 8 | 56 | 28 | 390 | 309 | 10.44 | 7.76 |
160,170,180 | 302 | 242 | 8 | 8 | 66 | 32 | |||||||||||||||
190,200,220 | 352 | 282 | 8 | 8 | 76 | 32 | |||||||||||||||
WG14 | 180000 | 2300 | 160,170,180 | 302 | 242 | 545 | 540 | 462 | 440 | 362 | 530 | 316 | 50 | 10 | 10 | 68 | 32 | 522 | 423 | 17.46 | 13.52 |
190,200,220 | 352 | 282 | 10 | 10 | 78 | 32 | |||||||||||||||
240,250,260 | 410 | 330 | 10 | 10 | 一 | 10 | |||||||||||||||
WG15 | 250000 | 2100 | 160,170,180 | 302 | 242 | 580 | 一 | 488 | 一 | 400 | 560 | 一 | 50 | 10 | 一 | 68 | 43 | 677 | 一 | 24.91 | 一 |
190,200,220 | 352 | 282 | 10 | 一 | 78 | 32 | |||||||||||||||
240,250,260 | 410 | 330 | 10 | 一 | 一 | 10 | |||||||||||||||
270 | 470 | 380 | 10 | 一 | 一 | 10 | |||||||||||||||
WG16 | 315000 | 1900 | 180 | 302 | 242 | 650 | 一 | 560 | 一 | 440 | 600 | 一 | 50 | 12 | 一 | 70 | 63 | 939 | 一 | 43.22 | 一 |
190,200,220 | 352 | 282 | 12 | 一 | 80 | 32 | |||||||||||||||
240,250,260 | 410 | 330 | 12 | 一 | 一 | 12 | |||||||||||||||
280,300 | 470 | 380 | 12 | 一 | 一 | 12 | |||||||||||||||
WG17 | 410000 | 1800 | 200,220 | 352 | 282 | 690 | 一 | 600 | 一 | 460 | 650 | 一 | 50 | 12 | 一 | 70 | 48 | 1041 | 一 | 56.27 | 一 |
240,250,260 | 410 | 330 | 12 | 一 | 一 | 12 | |||||||||||||||
280,300,320 | 470 | 380 | 12 | 一 | 一 | 12 | |||||||||||||||
WG18 | 500000 | 1700 | 220 | 352 | 282 | 750 | 一 | 650 | 一 | 510 | 700 | 一 | 60 | 12 | 一 | 70 | 73 | 1381 | 一 | 88.17 | 一 |
240,250,260 | 410 | 330 | 12 | 一 | 一 | 12 | |||||||||||||||
280,300,320 | 470 | 380 | 12 | 一 | 一 | 12 | |||||||||||||||
340,360 | 550 | 450 | 12 | 一 | 一 | 12 | |||||||||||||||
WG19 | 630000 | 1600 | 240,250,260 | 410 | 330 | 775 | 一 | 690 | 一 | 535 | 745 | 一 | 60 | 12 | 一 | 一 | 12 | 1526 | 一 | 108.8 | 一 |
280,300,320 | 470 | 380 | 12 | 一 | 一 | 12 | |||||||||||||||
340,360,380 | 550 | 450 | 12 | 一 | 一 | 12 | |||||||||||||||
WG20 | 800000 | 1500 | 260 | 410 | 330 | 825 | 一 | 730 | 一 | 580 | 785 | 一 | 60 | 14 | 一 | 一 | 14 | 2081 | 一 | 164.4 | 一 |
280,300,320 | 470 | 380 | 14 | 一 | 一 | 14 | |||||||||||||||
340,360,380 | 550 | 450 | 14 | 一 | 一 | 14 | |||||||||||||||
400 | 650 | 540 | 14 | 一 | 一 | 14 | |||||||||||||||
WG21 | 900000 | 1300 | 280,300,320 | 470 | 380 | 925 | 一 | 825 | 一 | 620 | 810 | 一 | 60 | 14 | 一 | 一 | 14 | 2460 | 一 | 242.7 | 一 |
340,360,380 | 550 | 450 | 14 | 一 | 一 | 14 | |||||||||||||||
400,420,440 | 650 | 540 | 14 | 一 | 一 | 14 | |||||||||||||||
WG22 | 1000000 | 950 | 320 | 470 | 380 | 950 | 一 | 850 | 一 | 665 | 820 | 一 | 60 | 14 | 一 | 一 | 14 | 2775 | 一 | 297 | 一 |
340,360,380 | 550 | 450 | 14 | 一 | 一 | 14 | |||||||||||||||
400,420,440,450,460 | 650 | 540 | 14 | 一 | 一 | 14 | |||||||||||||||
WG23 | 1120000 | 900 | 360,380 | 550 | 450 | 1030 | 一 | 900 | 一 | 710 | 880 | 一 | 60 | 14 | 一 | 一 | 14 | 3148 | 一 | 384.8 | 一 |
400,420,440,450,460,480,500 | 650 | 540 | 14 | 一 | 一 | 14 | |||||||||||||||
WG24 | 1400000 | 850 | 380 | 550 | 450 | 1060 | 一 | 925 | 一 | 730 | 900 | 一 | 70 | 16 | 一 | 一 | 16 | 3766 | 一 | 477.8 | 一 |
400,420,440,450,460,480,500 | 650 | 540 | 16 | 一 | 一 | 16 | |||||||||||||||
520 | 800 | 680 | 16 | 一 | 一 | 16 |
